FS421M中大型金属连续增材制造解决方案

具有连续批量生产能力

请求报价

FS421M介绍

FS421M 通过全自动送粉系统以及可选配的多激光、多振镜扫描和多缸体并行等配置,实现连续不间断生产,大大提升产能和工作效率,促进金属增材制造实现产业化。

为产业化设计

FS421M行业应用

华曙与全球合作伙伴一起致力于建立全产业链的增材制造生态系统,为客户提供设备、材料、软件、服务、应用的定制化解决方案。同时,高效团队合作为华曙提供全球领先的服务保驾护航。

大尺寸轻量化蜂窝点状阵结构

打印设备:FS421M
打印材料:316L

该结构具有高度的空间对称性,轻量化并保证承载能力,满足航空航天、汽车等领域高强度、轻量化需求;结构具有灵活的设计性,根据不同的应用环境,设计不同的形状、尺寸和孔隙率,如调整空隙大小,更加有利于人体组织和植入物的快速融合。

定子件转子件

打印设备:FS421M
打印材料:Ti6Al4V

国际某型商用飞机电动马达转子+定子套件,为0.7mm薄壁+0.4mm直径的桁架结构组成。通过3D打印将产品重量减轻60%,运行稳定性提升40%,耐疲劳性提升50%。

涡轮冷却实验台

打印设备:FS421M
打印材料:Ti6Al4V
样件尺寸:365*365*320mm
打印时间:144小时

用于对不同的涡轮叶片进行动力测试。在不增加热质量的情况下,外壁的片状结构提高了零件的刚度。尺寸365*365*320mm,壁厚0.8mm,重量6.46kg,打印时间144小时。垂直方向表面粗糙度Ra=3um,45°方向表面粗糙度Ra<10um。薄壁内流道设计,无支撑,后处理:喷砂。

FS421M技术参数

外形尺寸(L×W×H)2700mm×1290mm×2290mm(2700×1290mm×2850mm含粉罐)

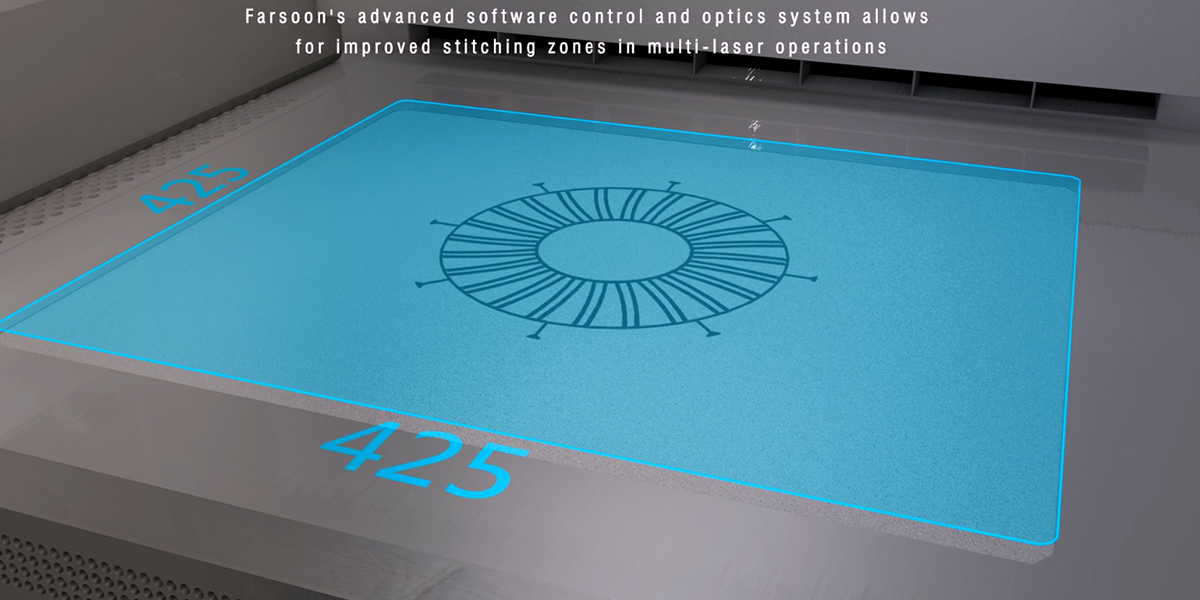

成型缸尺寸(L×W×H)425mm×425mm×420mm(含成型基板厚度)
设备净重约3500kg
铺粉层厚0.02~0.1 mm可调
扫描速度最高达15.2 m/s
激光系统光纤激光器,单激光(1*500W),双激光(2*500W)
振镜扫描系统单激光(1*高精度三轴扫描振镜),双激光(2*高精度三轴扫描振镜)
聚焦激光光斑直径轮廓扫描直径约70μm,填充直径70-200μm
惰性气体消耗(打印过程)3-5L/分钟(氮气/氩气)
软件功能开源参数调节,可实时修改建造参数,三维可视化,诊断功能
操作系统64位Windows 10
数据处理及系统控制软件BuildStar,MakeStar®
数据格式STL
电源要求380V,3~/N/PE,50/60Hz
成型材料钛合金、铝合金、铜及铜合金、模具钢、不锈钢、高温合金、钴铬合金等
